Cách ly đường ống chứa khí thô dẫn đến các bộ lọc và thiết bị tách bụi.

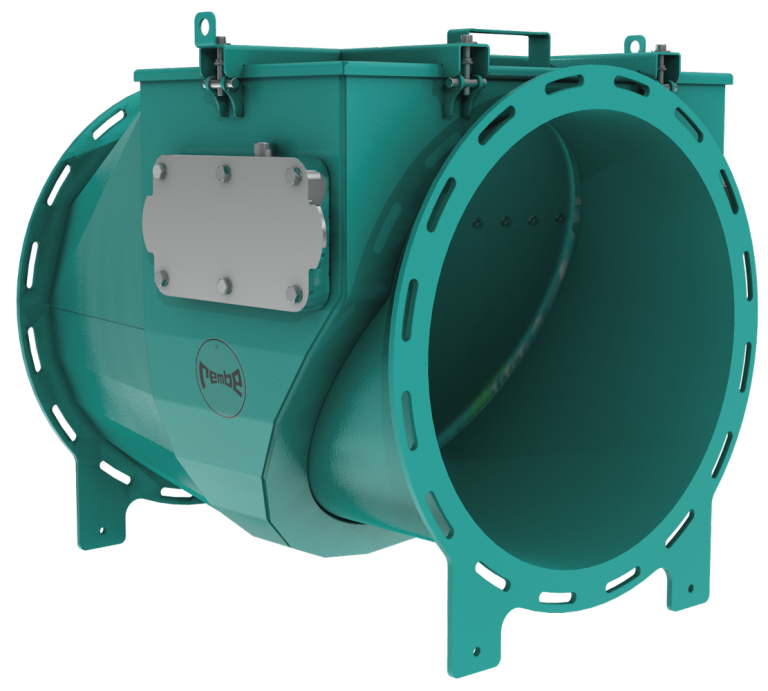

Trong trường hợp xảy ra nổ, van chặn nổ Q-Flap RX™ sẽ tự động cách ly các bộ phận của hệ thống trong hầu hết các ngành công nghiệp. Để đáp ứng nhu cầu đa dạng của từng ngành, dòng sản phẩm Q-Flap RX™ có ba phiên bản thiết kế khác nhau. Các kích cỡ ống danh nghĩa đến DN 710 được trang bị nắp kiểm tra, trong khi kích cỡ lớn hơn có cấu trúc mô-đun, giúp việc bảo trì dễ dàng hơn với mọi kích thước ống.
Ứng dụng:
Q-Flap RX™ đặc biệt phù hợp cho các đường ống hút của hệ thống lọc bụi, hoặc đường hút đầu vào của các máy nghiền. Các kích cỡ ống đến DN 400 thường được dùng trong hệ thống hút bụi phân tán của ngành dược phẩm và hóa chất; DN 450–710 dùng cho hệ thống hút bụi trung tâm trong ngành thực phẩm và ngũ cốc; còn DN 800–1000 được ứng dụng trong ngành gỗ và công nghiệp nặng.
Ưu điểm:
-
Bảo trì nhanh chóng, không cần tháo rời toàn bộ thiết bị — chỉ cần mở nắp kiểm tra (với kích cỡ đến DN 710).
-
Có thể kéo dài chu kỳ bảo trì bằng cách tích hợp chức năng giám sát tùy chọn.
-
Không giới hạn kích cỡ: Q-Flap RX™ có sẵn đến DN1000, và có thể đặt thêm theo yêu cầu.
Nguyên lý hoạt động:
Khi hệ thống dừng, lá van nằm nghiêng trong ống. Trong quá trình vận hành bình thường, luồng khí giữ cho van luôn mở. Khi xảy ra nổ, sóng áp suất sẽ tự động đóng lá van, giúp cách ly các phần còn lại của hệ thống, ngăn chặn sự lan truyền vụ nổ.
