Biến Tần Pump Drive F600 - Các Ứng Dụng Yêu Cầu Độ Tin Cậy Cao Và Tiết Kiệm Năng Lượng

Thứ hai - 30/12/2024 21:43

Điều khiển lưu lượng đơn giản, đáng tin cậy
Các ứng dụng liên quan đến dòng chảy của nước yêu cầu độ tin cậy cao và tiêu thụ năng lượng thấp. Có sẵn trong các phiên bản IP20 và IP65, bộ điều khiển F600 của Control Techniques, một phần của dòng sản phẩm Specialist mới được giới thiệu dành riêng cho các công nghệ điều khiển trong ngành, kế thừa hơn năm thập kỷ kinh nghiệm trong lĩnh vực điều khiển của công ty, mang lại khả năng điều khiển lưu lượng chính xác và đáng tin cậy.

Tất cả những gì bạn cần đều được tích hợp trong chính bộ điều khiển. F600 cung cấp tất cả các tính năng bạn cần, được trình bày bằng các thuật ngữ dễ hiểu. Đây không phải là một bộ điều khiển chung với các tính năng dành cho bơm được thêm vào; mà là một bộ điều khiển bơm chuyên dụng, được thiết kế từ đầu để cung cấp độ tin cậy và hiệu quả mà bạn cần.

Mục lục

Sự kết hợp hoàn hảo của các tính năng dành riêng cho ứng dụng được phát triển thành một giải pháp duy nhất

Truyền động công suất cao - bất kể kích thước máy bơm của bạn là bao nhiêu, chúng tôi đều có thể điều khiển được.

Hệ thống điều khiển động cơ được thiết kế sẵn có hiệu suất cao

Control Techniques biết rằng độ tin cậy và hiệu quả là những yếu tố thay đổi cuộc chơi đối với hệ thống bơm. Một sản phẩm nhỏ gọn độc lập phù hợp với hệ thống hiện tại của bạn hoặc một bộ truyền động độc lập có diện tích nhỏ sẽ hỗ trợ tối ưu hóa hiệu suất động cơ của bạn.

Nhẹ nhưng không hề nhẹ!

F600 cũng có sẵn với khung lớn hơn của Control Techniques, không chỉ cung cấp công suất 500 kW trong một mô-đun duy nhất và trọng lượng 130 kg nhẹ hơn tới 60 kg so với các bộ truyền động của đối thủ cạnh tranh, mà kích thước nhỏ, chỉ rộng 295 mm và các phụ kiện được thiết kế sẵn giúp dễ dàng lắp đặt ngay cả trong bảng điều khiển rộng 400 mm hoặc lắp đặt thêm trong các ô tiêu chuẩn công nghiệp.

Không cần kỹ thuật bổ sung

Dòng ổ đĩa độc lập công suất cao DFS là tủ được lắp ráp sẵn, vừa vặn với không gian nhỏ hơn, bao gồm tất cả các thành phần hệ thống cần thiết. Tuy nhiên, tính linh hoạt là một điểm mạnh ở đây và hiểu rằng mọi hệ thống đều yêu cầu cấu hình riêng của bạn, chúng tôi rất vui khi tích hợp: công tắc tải, cầu chì, quạt, cuộn cảm hoặc bộ lọc chia sẻ và đường dây theo yêu cầu thông số kỹ thuật của bạn. Tủ cũng có thể đi kèm với HMI gắn trên cửa với Đồng hồ thời gian thực, để dễ dàng thiết lập và bảo trì.

Nhờ có trình cấu hình trực tuyến chuyên dụng, việc nhận báo giá và đặt hàng trở nên đơn giản hết mức có thể. Hơn nữa, chúng tôi có thể giao ổ đĩa độc lập của bạn cho bạn với thời gian giao hàng rất ngắn, tiết kiệm nhiều tuần so với các tiêu chuẩn thông thường của ngành.

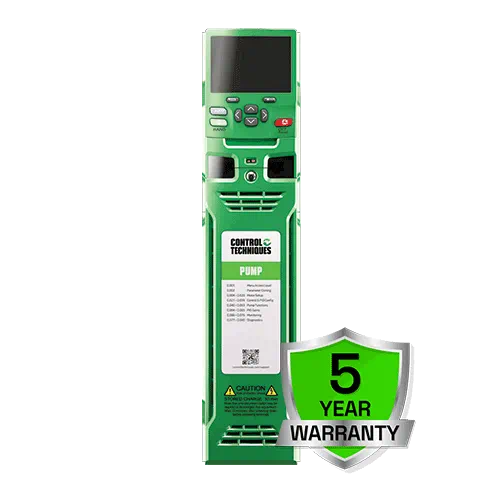

Bơm truyền động F600 IP65

Pump Drive F600 cung cấp giải pháp IP65 đầy đủ với các tính năng và khả năng chuyên dụng giống hệt như các mẫu tiêu chuẩn.

IP65 cung cấp khả năng bảo vệ khỏi sự xâm nhập của bụi và tia nước áp suất thấp từ mọi hướng, khiến nó trở thành lựa chọn đơn giản cho môi trường khắc nghiệt và ngoài trời*. Pump Drive F600 hiện là một trong những ổ đĩa được bảo vệ tốt nhất trên thị trường, tối đa hóa thời gian hoạt động và năng suất của máy bơm, đồng thời cắt giảm chi phí bảo trì.

Ổ đĩa IP chuẩn và cao

Ổ đĩa High IP sẽ quen thuộc với người dùng F600, với tất cả các tính năng tương tự giúp việc đưa vào sử dụng trở nên dễ dàng. Bàn phím Hand-Off-Auto với đồng hồ thời gian thực tích hợp vẫn khả dụng, được niêm phong và vỏ bảo vệ được thiết kế với mục đích dễ bảo dưỡng và dễ sử dụng. Biến thể mới này cho phép khách hàng sử dụng cả ổ đĩa tiêu chuẩn và ổ đĩa High IP cho cùng một dự án, do đó không còn phải đau đầu với việc kết hợp và lựa chọn nhà cung cấp hoặc bộ tính năng sản phẩm, giúp việc thẩm định dự án trở nên đơn giản.

Tiết kiệm khi cài đặt

Ổ đĩa F600 High IP được bao bọc trong một vỏ bảo vệ chắc chắn nhưng nhẹ, cung cấp một giải pháp nhỏ gọn. Điều này không chỉ cho phép tích hợp dễ dàng trong môi trường khắc nghiệt mà việc gắn tường gần máy bơm còn giúp giảm chi phí lắp đặt, thông qua:

Không cần tủ
Chiều dài cáp ngắn hơn
Ít thời gian lao động/chi phí lắp đặt ổ đĩa

Đặc trưng

Tổng chi phí sở hữu chưa từng có, với các tính năng bảo vệ tiên tiến và kéo dài tuổi thọ thiết bị
F600 có các tính năng bảo vệ toàn diện cho bơm và động cơ giúp giảm thiểu thời gian chết ngoài ý muốn, cải thiện hiệu quả tổng thể và đảm bảo giá trị tốt hơn cho số tiền bỏ ra. Mang lại khả năng phục hồi thực sự cho ứng dụng của bạn và dễ dàng vượt qua các lỗi thành phần.

Tự động phục hồi lỗi

Trong trường hợp hiếm khi phát hiện ra lỗi ở máy bơm, F600 có khả năng tự động phục hồi và tiếp tục hoạt động bình thường.

Giới hạn bảo vệ

Nếu phản hồi vượt quá giới hạn được xác định cho ứng dụng của bạn, F600 có khả năng phát báo động hoặc dừng ổ đĩa để bảo vệ thiết bị của bạn và kéo dài tuổi thọ của thiết bị.

Bảo vệ mất mát đầu dò

Trong trường hợp mất kết nối với bộ chuyển đổi, F600 có thể dừng lại, tiếp tục chạy ở tốc độ cố định hoặc bỏ qua lỗi tùy thuộc vào yêu cầu của ứng dụng.

Chế độ lửa

Chế độ cháy cho phép ổ đĩa vô hiệu hóa mọi chuyến đi và tiếp tục chạy mà không bị gián đoạn trong các trường hợp khẩn cấp nếu ứng dụng yêu cầu.

Tiết kiệm năng lượng thông qua nhiều tính năng tiết kiệm năng lượng

F600 có hiệu suất 98%, nghĩa là rất ít năng lượng bị mất trong quá trình chuyển đổi điện năng.
Hơn nữa, tiềm năng tiết kiệm thực sự còn được mở ra nhờ các tính năng tích hợp của F600 có thể giúp giảm mức tiêu thụ năng lượng hơn nữa:

Tiết kiệm tải thấp

F600 giúp tiết kiệm năng lượng tối đa khi nhu cầu thấp. Kích hoạt chức năng Tiết kiệm điện tải thấp hàng đầu của Control Techniques, bộ truyền động sẽ giảm điện áp một cách linh hoạt để giảm tổn thất trong động cơ và làm cho hệ thống hiệu quả hơn.

Chế độ ngủ

Khi nhu cầu giảm xuống dưới một điểm đặt đã chỉ định, ổ đĩa sẽ tự động chuyển sang chế độ ngủ và tự khởi động lại khi nhu cầu tăng lên trên điểm đặt. Điều này không chỉ làm giảm đáng kể lượng năng lượng tiêu thụ mà còn tiết kiệm hao mòn thiết bị để duy trì tuổi thọ của thiết bị.

F600 có tính năng kiểm soát được tối ưu hóa cho các ứng dụng lưu lượng của bạn

Đổ đầy ống

Ngăn ngừa áp suất tăng đột biến khi khởi động bằng cách sử dụng ram có kiểm soát để bảo vệ hệ thống đường ống và chính máy bơm.

Phòng ngừa chạy thử

Ngăn chặn máy bơm chạy khô bằng cách kiểm tra tải theo ngưỡng; với cấu hình linh hoạt để điều chỉnh đầu ra một cách linh hoạt, cài đặt báo động hoặc dừng ổ đĩa.

Bảo vệ quá chu kỳ

Tối ưu hóa kích thước ổ đĩa, động cơ và bơm, và điều chỉnh độ mòn của bơm bằng cách giới hạn số lần khởi động-dừng mỗi giờ. Cấu hình linh hoạt cho phép thay đổi động các giới hạn tham chiếu chu kỳ, đặt báo thức hoặc dừng ổ đĩa khi đạt đến giới hạn.

Phát hiện không có dòng chảy

Khi không có dòng chảy hoặc dòng chảy yếu, bộ truyền động F600 có thể tự động chuyển sang chế độ ngủ để tiết kiệm năng lượng, dựa trên phản hồi của bộ chuyển đổi dòng chảy xung, hoặc được kích hoạt bởi công tắc dòng chảy, hoặc chỉ được phát hiện bởi phần mềm.

Vệ sinh

Việc giám sát liên tục, trực tiếp hệ thống được sử dụng để kích hoạt chu trình làm sạch tự động dựa trên ổ đĩa nhằm làm sạch cánh bơm và giúp tránh chi phí bảo trì khi vệ sinh tắc nghẽn bơm.

Kiểm soát công tắc mức

Công tắc mức cung cấp khả năng bảo vệ quan trọng cho bể chứa trong trường hợp mực nước đạt đến công tắc “cao”, khi đó máy bơm sẽ dừng lại, hoặc công tắc “thấp”, khi đó máy bơm sẽ khởi động, để đảm bảo bơm trong phạm vi mực nước của bể chứa.

Chế độ điều khiển bơm | hỗ trợ linh hoạt cho mọi hệ thống

Bơm đơn

Chế độ bơm đơn của Control Techniques là giải pháp điều khiển tốc độ thay đổi hiệu quả và linh hoạt để duy trì điểm đặt không đổi trong cấu hình bơm đơn.

Chế độ cháy cho phép ổ đĩa vô hiệu hóa tất cả các chuyến đi và tiếp tục chạy mà không bị gián đoạn trong các sự kiện khẩn cấp nếu ứng dụng yêu cầu

Cascade

Chế độ Cascade cho phép F600 hoạt động với tối đa 4 bơm hỗ trợ để hỗ trợ bơm chính khi cần thiết.

Việc sử dụng năng lượng được tối ưu hóa bằng cách chỉ bật máy bơm hỗ trợ khi nhu cầu đạt đến mức đủ cao.
Bơm hỗ trợ được sử dụng luân phiên để tạo ra lực mài mòn đồng đều và tăng khả năng sử dụng của bơm.
Bảo vệ quá mức cho bơm hỗ trợ để kiểm soát số lần khởi động và dừng mỗi giờ.

Multi-leader

Kiểm soát hoàn toàn ứng dụng của bạn với tối đa 3 ổ đĩa F600 và tiết kiệm năng lượng tối đa khi các ổ đĩa tần số thay đổi này chạy song song.

Cấu hình ổ đĩa nhiều đầu dẫn cung cấp tính dự phòng và loại bỏ nhu cầu sử dụng PLC
Ổ đĩa “chì” được tự động tuần hoàn để áp dụng độ mòn đồng đều
Nếu ổ đĩa “dẫn” bị mất bộ chuyển đổi, nó có thể truy cập phản hồi bộ chuyển đổi từ một F600 khác trong hệ thống qua Ethernet
Lựa chọn lại động của bơm “chì” nếu bơm bị ngừng hoạt động hoặc phát sinh lỗi
